　　工作原理

　　称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。结构特性

　　◆全悬浮式结构，无耳轴支点和可移动件，维护量小；

　　◆单元组件结构，力传递环节少，安装简捷，方便；

　　◆独特的矩形杠杆，钢性好、无形变、零点稳定性好；

　　◆抗侧向力、抗水平力，有效减少了皮带跑偏和落料偏移对系统精度的影响；

　　◆四只称重传感器，受偏载影响小、平稳、计量精度高；

　　◆称重区域广，三组或四组托辊使皮带对称重精度影响最小；

　　◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理。

　　码头砂石厂用电子秤 300公斤皮带称 大功率流水线用皮带电子秤

　　系统组成

　　ICS-14型电子皮带秤由四部分组成：ICS-14型称重桥架，称重传感器，60-12C型速度传感器及测速滚筒，YL2001称重控制器。

　　称重桥架

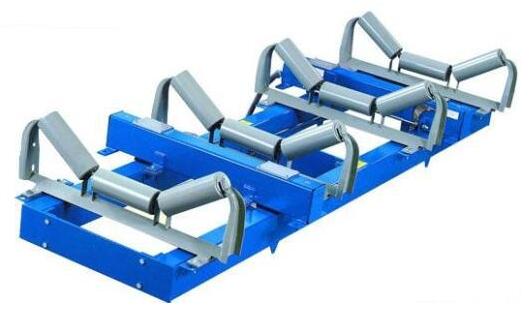

　　ICS-14型称重桥架为四组称重托辊，全悬浮式结构，无耳轴支点和运动部件。采用矩形钢管设计，整个称重桥架具有足够高的刚性，较小的自重，外表积灰面积达到最低。高精度电阻应变片式传感器安装与受拉部位，以减少非线性误差。保证整个系统的稳定性，其维护量极少。二只横梁上吊有四只拉式称重传感器对称重桥架提供支承。称重桥架为四单元组件结构，可方便、迅速地进行现场安装，只需八只螺栓安装固定。

　　码头砂石厂用电子秤 300公斤皮带称 大功率流水线用皮带电子秤

　　主要技术参数

　　系统精度：+/-0.25%

　　称量范围：1~8000t/h

　　皮带宽度：500~2400mm

　　皮带速度：0~4m/s

　　皮带输送机倾角：<6℃ (特殊物科《/=10℃)

　　工作条件和安装条件

　　环境温度

　　机械：-20℃～+50℃

　　仪表：0℃～40℃

　　电源电压：220V（+10﹪、-15﹪）50Hz±2﹪

　　1、称重传感器：

　　1）我司目前用的是S型（SZC-4）传感器。如果用波纹管是SZC-3W，成本要大很多。

　　2）传感器大小是根据每小时流量来确定，一般10-50kg用50kg传感器；50-100kg用100kg传感器；200-500kg用500kg传感器。

　　3）传感器数量是由传送带大小来确定，比如宽80CM以下一个传感器，80CM以上用二个传感器（二个安装是安装在柱的两头。）

　　2、速度传感器：

　　1）目前我司用脉冲速度传感器，这种简单，成本低。

　　2）还有用带滚筒速度传感器，优点精度高，但安装要求高，成本高。也相当于编码器。

　　四、皮带秤分类：

　　1、长皮带输送计量，要求精度高，我司就是这种形式的。

　　2、给料机皮带秤。专门给料用，精度相对来说要求低一点。
